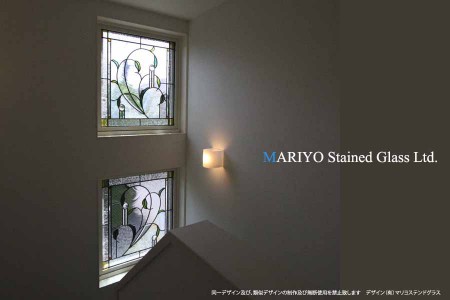

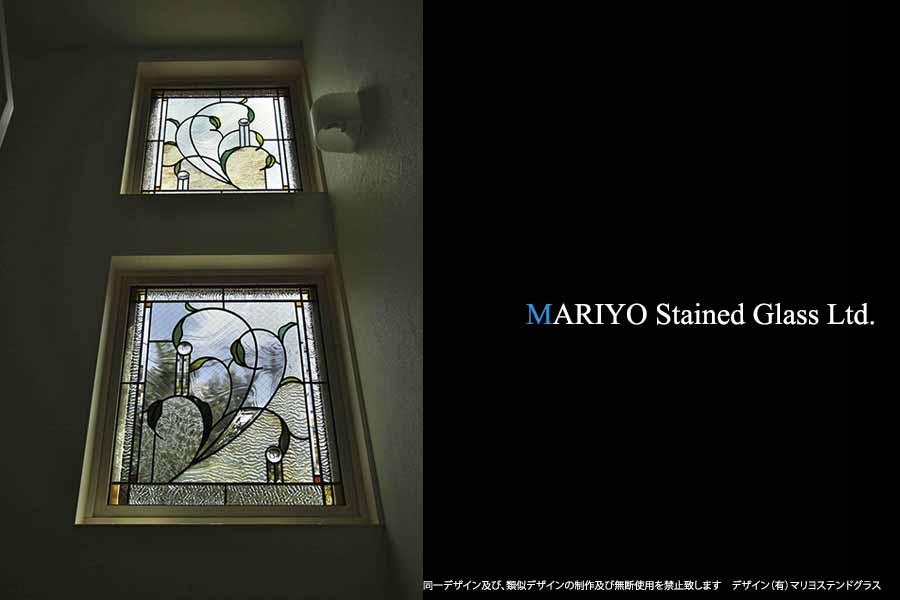

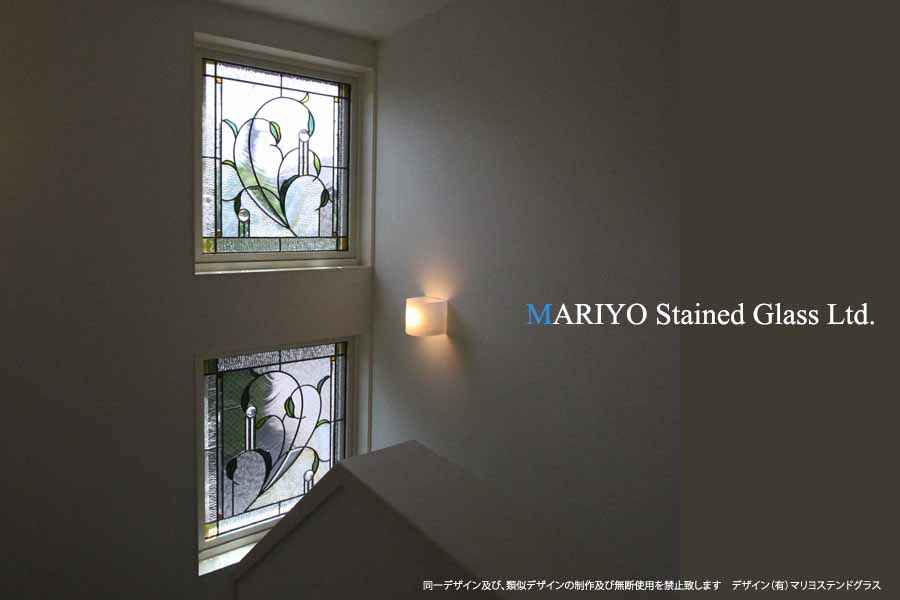

階段室に設置したアールヌーヴォーデザインのステンドグラスです。
縦方向の２連サッシ窓へ設置しています。
又、サッシ窓の縦と横の対比が「ずんどう」と言うのでしょうか
四角形に近い形状でしたので、デザインにも悩みました。
しかも上下の連窓です。
直線デザインであれば、構図もさほど悩まなくて
上下の窓をバランス良く構築できますが
アールヌーボー 調の、曲線デザインでの依頼でした。
上下のパネルは、同じデザインのように見えますが
それぞれデザインを変えています。

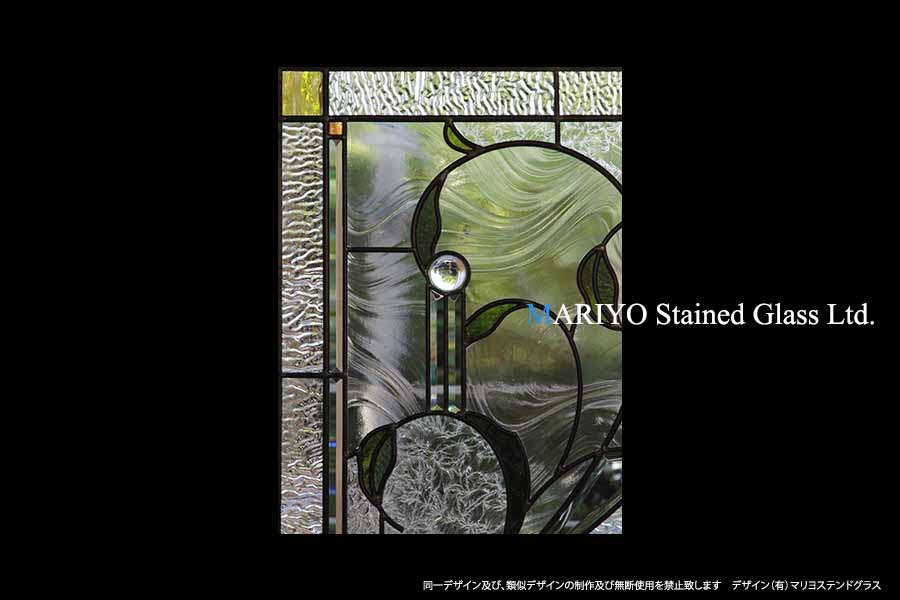

Beveled、プリズム、ジュエルを使用しています。 工房撮影画像
取り付け方法は、設計担当のＳさんと、現場立ち会いの際に
実際のサッシを見て入念に打ち合わせしました。

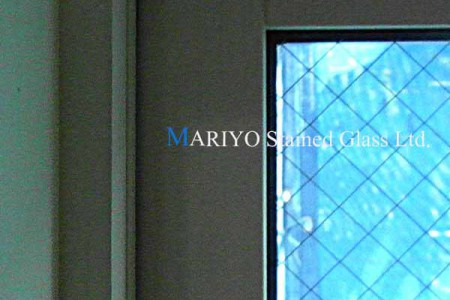

このサッシは、框組FIXサッシで
辷りだし窓のように額縁があり、左右と上下の寸法が違っています。
一般のサッシ窓とは構造が違っていたため
ハウスメーカー（ミサワホーム）さんサッシ詳細図をいただき
納まり参考図を提案する事から始めました。
額縁は（押さえ縁）は、枠と同系色の部材を、ミサワさんで用意して
もらうため、実測寸法で納まり図を描いて、事前に取り付けしてもらい
その後、弊社で、ステンドグラスパネルを取り付けしました。
強度も考慮したデザインで、全て超ハード鉛線ケイムで製作しており、
かなりの強度に仕上がりました。
東京都杉並区浜田山の家
建築設計 ミサワホーム東京 インテリア工事
問いあわせ番号「C57-1B8LP2J ブログ」
製作技法 超ハード鉛線ケイム組み
特殊ガラス Beveled、プリズム、ジュエル
サッシ YKK アルウッド 框組FIX AWFFRCw-0809
パネル寸法 ６８０W×７６０Ｈ
デザイン・制作・施工（有）マリヨステンドグラス
